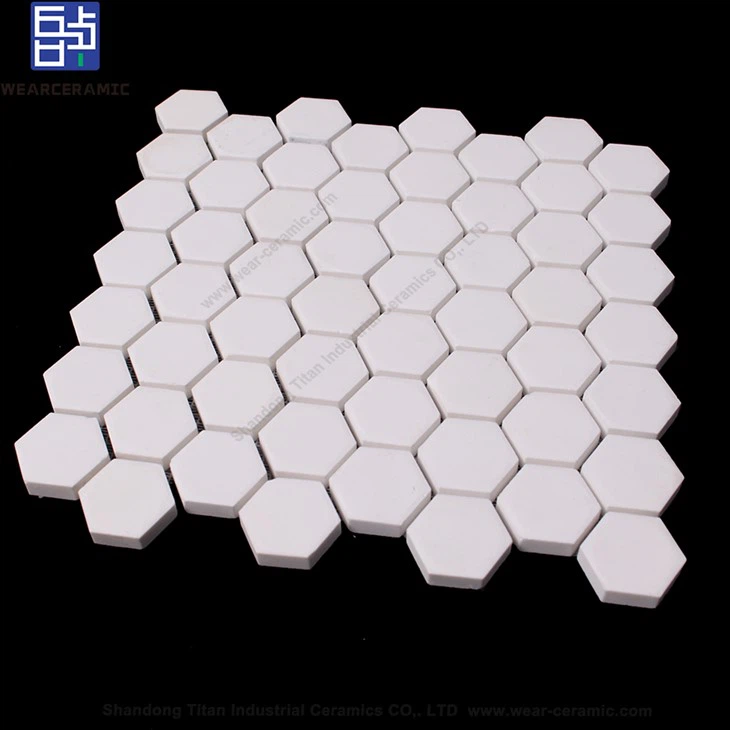

Mozaik za podstavu od glinice otporne na habanje
Al2O3 :92% 95%
Bending strength(MPa) ： >=220 250 300 400 800
Compressive strength(MPa) ： >=1050 1300 1600 2000
Fracture toughness (MPam1/2) ： >=3.7 3.8 4.0 4.5 7
Rockwell hardness (HRA)： >=82 85 88 90
Gubitak u masi (cm3):<=0.25 0.2 0.15 0.05 0.02
Bulk density(g/cm3) ： >=3.6 3.65 3.7 4.1 5.9
Karakteristika: otpornost na visoke temperature, otpornost na udarce, otpornost na koroziju.
Uvod u proizvod
Keramička obloga otporna na habanje izrađena je od glinice ili cirkonija kalciniranog na visokoj temperaturi. Glinica se pod visokim temperaturama pretvara u gustu alfa glinicu. Zbog posebne kristalne strukture postaje izuzetno tvrd, a po tvrdoći je na drugom mjestu nakon dijamanta. Otpornost na habanje je nekoliko puta ili čak veća nego kod drugih materijala otpornih na habanje. Osim toga, zbog glatke površine keramičke obloge otporne na habanje, površinska otpornost je vrlo mala, što je također važan razlog za značajno poboljšanje njene otpornosti na habanje.
Specifikacije proizvoda: debljina 1.5mm-120mm, veličina se može prilagoditi prema potrebama kupaca
Strukturni oblik: lim, blok, šestougaoni, kvadratni, pravougaoni, trapezni, zakrivljeni, lastin rep, u obliku slova U, prstenaste i druge heterogene strukture.
Prednost
1. Tvrdoća po Rockwellu visoke tvrdoće je hra80-90, koja je po tvrdoći pored dijamanta i daleko premašuje otpornost na habanje čelika otpornog na habanje i nerđajućeg čelika.
2. Njegova otpornost na habanje je 266 puta veća od manganskog čelika i 171,5 puta od lijevanog željeza s visokim udjelom kroma. Prema našoj više od deset godina istraživanja praćenja kupaca, pod istim radnim uslovima, radni vek opreme može se produžiti najmanje deset puta.
3. Gustina lima keramičkih pločica je 3,6g/cm3, samo polovina od čelika, što može značajno smanjiti opterećenje opreme.
4. Keramički komadi sa jakim prianjanjem i dobrom otpornošću na toplotu zalijepljeni su na unutrašnji zid opreme jakim ljepilom otpornim na toplinu. List mozaika otpornog na habanje od glinice može raditi na 350 stepeni dugo vremena bez starenja, a anorgansko ljepilo koje se koristi za ljepljive proizvode ima temperaturnu otpornost od 750 stupnjeva. Indeksi performansi temperaturne otpornosti i sile ljepljenja ljepila su daleko ispred u Kini .
Hemijski sastav i fizička svojstva
| Serije | BM92 | BMG95 |
| AL2O3(%) | 92±0.5 | 95±0.5 |
| Snaga savijanja (Mpa) | Veće ili jednako 220 | Veće ili jednako 250 |
| Čvrstoća na pritisak (Mpa) | Veće ili jednako 1050 | Veće ili jednako 1300 |
| Čvrstoća na lom (MPam1/2) | Veće ili jednako 3,70 | Veće ili jednako 3,80 |
| Rockwell tvrdoća (HRA) | Veće ili jednako 82 | Veće ili jednako 85 |
Zapremina habanja (cm3) | Manje ili jednako 0.25 | Manje ili jednako 0.2 |
| Zapreminska gustina (g/cm3) | Veće ili jednako 3,6 | Veće ili jednako 3,65 |
Vek trajanja keramičkih pločica otpornih na habanje od glinice
Pored kvaliteta limova od keramičkih pločica otpornih na habanje, jedan od važnih faktora su vanjski faktori, koji uglavnom uključuju srednju veličinu čestica, tvrdoću, način trenja, okoliš, opterećenje i eroziju. Brzina, temperatura i vrijeme itd. Uopšteno govoreći, što su manje čestice, to je niža koncentracija, niža je brzina ribanja, manji je ugao ribanja i duži vijek trajanja keramičke ploče otporne na habanje. Obično, u mrežnoj cijevi linije za proizvodnju mikropraha šljake, specifična površina mikropraha je 420-450m2/kg, koncentracija je 350g/Nm3, brzina je 28-30m /s, a ugao ribanja je 30 stepeni, keramički lim od 20 mm otporan na habanje može se koristiti 8 do 10 godina. Mlin sirovina i mlin klinkera lakše melju materijale od šljake, a keramički limovi otporni na habanje iste debljine mogu imati vijek trajanja i više od 10 godina.
Aplikacija
Mozaik za obloge od glinice otporan na habanje obično se koristi u transportu uglja toplotne energije, gvožđa i čelika, topljenja, mašina, rudarstva, hemijske industrije, cementa, luka i pristaništa, itd. Svi materijali otporni na habanje na mehaničkoj opremi sa velikom habanjem, kao npr. sistem za transport materijala, sistem za usitnjavanje, ispuštanje pepela i sistem za uklanjanje prašine.
Slika
Šta još imamo?
Proces proizvodnje
Popularni tagovi: Aluminij otporan na habanje mozaik obloge, proizvođači, dobavljači, tvornica, cijena, proizvedeno u Kini
Moglo bi vam se i svidjeti
Pošaljite upit
